Tham Số Hóa Mặt Cong: Khái Niệm, Phương Pháp và Ứng Dụng Trong Hình Học Hiện Đại"

1. Giới thiệu về tham số hóa mặt cong

Trong lĩnh vực hình học vi phân, hình học đại số, và đặc biệt là đồ họa máy tính, khái niệm tham số hóa mặt cong (hay còn gọi là tham số hóa bề mặt) giữ vai trò vô cùng quan trọng. Mặt cong (surface) được hiểu là tập hợp các điểm trong không gian ba chiều (hoặc cao hơn) thỏa mãn một số điều kiện nhất định về tính liên tục và tính trơn (nếu có). Để mô tả mặt cong, thay vì phải làm việc trực tiếp với các biểu thức phức tạp, các nhà toán học thường chuyển mặt cong đó về dạng hàm số của một (hoặc nhiều) biến khác nhau. Quá trình đó chính là tham số hóa.

Ví dụ, khi nói đến đường tròn trong mặt phẳng 2D, ta có thể tham số hóa nó bằng góc $θ\theta$ . Khi $θ\theta$ chạy từ 0 đến $2π2\pi$ , ta sẽ quét được toàn bộ đường tròn. Tương tự, trong không gian 3D, ta có thể sử dụng hai biến tham số (chẳng hạn $(u, v)$ ) để mô tả bất kỳ mặt cong nào. Mỗi giá trị của cặp $(u, v)$ sẽ tương ứng với một điểm trên mặt cong. Qua đó, các nghiên cứu về hình học, tính diện tích, thể tích, độ cong… trở nên thuận tiện hơn rất nhiều.

Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về khái niệm tham số hóa mặt cong, từ lý thuyết đến những ví dụ và ứng dụng thực tiễn. Bên cạnh đó, chúng ta cũng sẽ thảo luận về các phương pháp tham số hóa khác nhau, các tiêu chuẩn đánh giá một tham số hóa tốt, cũng như các lĩnh vực cần đến khái niệm quan trọng này.

2. Tổng quan về khái niệm tham số hóa mặt cong

2.1. Định nghĩa tham số hóa mặt cong

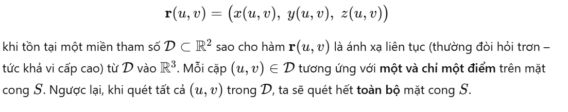

Xét một mặt cong $S$ trong không gian ba chiều $R3\mathbb{R}^3$ . Ta nói rằng $S$ được tham số hóa bởi hàm số

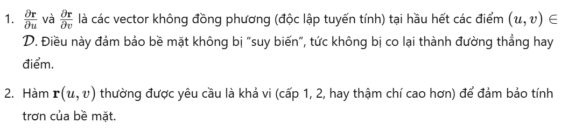

Điều kiện thường gặp:

2.2. Tại sao cần tham số hóa mặt cong?

Đơn giản hóa việc tính toán: Thông qua tham số hóa, ta có thể diễn giải các tính chất hình học của mặt cong như độ cong, độ dài cung, hay diện tích bề mặt dựa trên các công thức giải tích quen thuộc.
Mở rộng khả năng biểu diễn: Mặt cong trong thực tế rất đa dạng, từ các bề mặt cầu, mặt phẳng nghiêng, đến các cấu trúc phức tạp trong đồ họa 3D. Việc tham số hóa giúp biểu diễn đồng nhất và linh hoạt các dạng mặt này.
Ứng dụng rộng rãi trong kỹ thuật: Các ngành như thiết kế CAD/CAM, công nghệ in 3D, kỹ thuật mô phỏng, hoạt hình 3D… đều dựa trên quá trình tạo lưới (meshing) bề mặt, xử lý biến dạng hình học, tính tối ưu độ dày mỏng của vật liệu, v.v.

3. Các phương pháp tham số hóa mặt cong phổ biến

Để xây dựng được hàm tham số hóa, ta cần hiểu rõ tính chất của mặt cong. Dưới đây là một số phương pháp thường được sử dụng:

3.1. Phương pháp tham số hóa trực tiếp (Explicit Parametrization)

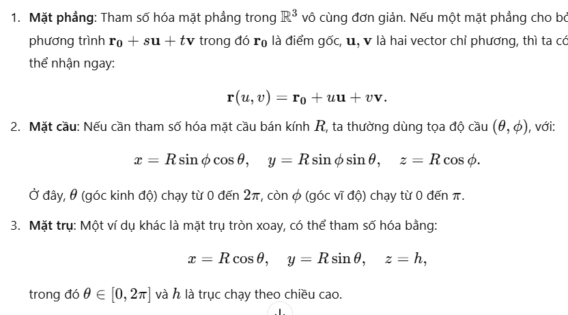

Phương pháp này áp dụng khi ta có thể dễ dàng xác định biểu thức của $x (u, v)$ , $y (u, v)$ , $z (u, v)$ dưới dạng “tường minh”. Ví dụ:

Phương pháp này hữu hiệu khi ta đã biết rõ công thức miêu tả bề mặt hoặc bề mặt là kết quả của một hàm nổi tiếng (chẳng hạn bề mặt bậc hai, bề mặt quét từ đường sinh, v.v.).

3.2. Phương pháp tham số hóa gián tiếp (Implicit Parametrization)

Trong trường hợp ta có phương trình ẩn (chẳng hạn $F (x, y, z) = 0$ ), muốn tham số hóa bề mặt ${(x,y,z)∈R3:F(x,y,z)=0}\{(x,y,z)\in \mathbb{R}^3: F(x, y, z) = 0\}$ thì cần tìm cách biểu diễn lại $(x, y, z)$ sao cho thỏa mãn điều kiện ràng buộc $F = 0$ . Thông thường, với các mặt cong phức tạp, ta phải sử dụng các kỹ thuật từ đại số, tối ưu hóa, hoặc giải tích để “tách” các biến và tìm ra biểu thức tham số phù hợp.

Ví dụ: Để tham số hóa mặt cong giao tuyến giữa hai mặt phẳng và một mặt trụ, ta thường phải giải hệ phương trình đồng thời. Kết quả sẽ cho ra bộ $(u, v)$ hoặc $(u, t)$ thỏa mãn tất cả ràng buộc.

3.3. Tham số hóa dựa trên lưới (Mesh Parametrization)

Trong đồ họa máy tính, mô hình 3D thường được lưu trữ ở dạng lưới tam giác (triangle mesh) hoặc lưới tứ giác. Tham số hóa bề mặt trong trường hợp này là quá trình ánh xạ lưới bề mặt lên một “miền tham số” (thường là một hình chữ nhật hoặc đĩa tròn trong 2D) sao cho việc “trải phẳng” này ít gây biến dạng nhất có thể. Các kỹ thuật mesh parametrization hiện đại thường đề cập đến:

Angle-based flattening (ABF): Cố gắng bảo toàn góc để giảm biến dạng về góc.
Least squares conformal maps (LSCM): Tìm ánh xạ gần như chỉnh hình (conformal), giảm biến dạng cục bộ và gìn giữ cấu trúc tổng thể.
Discrete geodesic methods: Tập trung vào việc duy trì khoảng cách địa phương (geodesic distance).

Mỗi kỹ thuật có ưu, nhược điểm khác nhau tùy thuộc vào mục tiêu tối ưu (bảo toàn diện tích, bảo toàn góc, hay hỗn hợp).

3.4. Tham số hóa dựa trên các đường cong cơ sở

Cách tiếp cận này dựa trên việc xác định các đường cơ sở (curve) trên bề mặt, chẳng hạn đường trắc dọc, đường trắc ngang, hoặc đường cong “trung tuyến”. Một số ví dụ điển hình:

Tham số hóa lofted surface: Mặt quét tạo ra từ chuyển động của một đường sinh.
Tham số hóa Coons patch: Sử dụng bốn đường biên làm cơ sở và nội suy bề mặt bên trong.
Bézier surface hoặc B-spline surface: Dựa trên ma trận các điểm điều khiển (control points). Phương pháp này đặc biệt phổ biến trong thiết kế công nghiệp (CAD/CAM) và xử lý hình ảnh (computer graphics).

4. Các tiêu chuẩn đánh giá một tham số hóa mặt cong tốt

Không phải mọi tham số hóa đều “giống nhau”. Mức độ tốt hay xấu phụ thuộc mục đích ứng dụng. Một số tiêu chuẩn chung gồm:

Tính liên tục và khả vi cao: Trong toán học, ta quan tâm bề mặt có trơn hay không. Một tham số hóa “tốt” thường đòi hỏi $r(u,v)\mathbf{r}(u,v)$ phải liên tục, khả vi bậc 1 hoặc 2 để có thể tính các đại lượng hình học.
Độc lập tuyến tính của $∂r∂u\frac{\partial \mathbf{r}}{\partial u}$ và $∂r∂v\frac{\partial \mathbf{r}}{\partial v}$ : Đây là điều kiện để bề mặt không suy biến.
Bảo toàn hoặc giảm thiểu biến dạng: Trong một số bài toán, ta muốn tham số hóa sao cho diện tích, góc, hay chiều dài được bảo toàn ở mức cao nhất.
Tính ổn định số: Trong các bài toán số (đồ họa, mô phỏng, tối ưu hóa), ta cần một tham số hóa ổn định, tránh hiện tượng mất chính xác hoặc “nổ” dữ liệu.

5. Quá trình tham số hóa mặt cong: Bước chi tiết và ví dụ minh họa

Để giúp người đọc nắm rõ hơn, chúng ta cùng điểm qua các bước điển hình khi cần tham số hóa một mặt cong, kèm ví dụ minh họa.

5.1. Bước 1: Xác định miền tham số $D\mathcal{D}$

Tùy theo đặc trưng bề mặt mà ta chọn miền tham số $D\mathcal{D}$ thích hợp. Ví dụ, với mặt cầu, ta chọn $D\mathcal{D}$ là hình chữ nhật $2\pi]\times [0,\pi]$ . Với mặt trụ, $D\mathcal{D}$ có thể là $2\pi]\times [h_1, h_2]$ .

5.2. Bước 2: Thiết lập hàm tham số hóa $r(u,v)\mathbf{r}(u,v)$

Phân tích cấu trúc hình học của bề mặt.
Nếu bề mặt có dạng đặc biệt (như cầu, trụ, phẳng…), có thể dùng công thức truyền thống.
Nếu bề mặt phức tạp, có thể sử dụng lưới hoặc đường cơ sở để xây dựng nội suy.

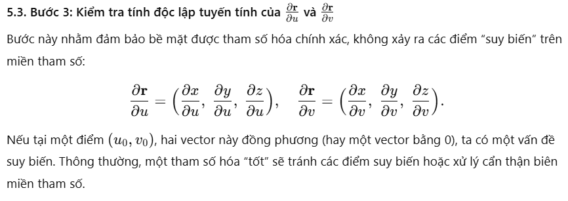

5.4. Bước 4: Tính toán các đại lượng hình học (nếu cần)

5.5. Bước 5: Áp dụng mô hình trong lĩnh vực cụ thể

Sau khi đã có tham số hóa, nhà nghiên cứu hoặc kỹ sư sẽ áp dụng vào công đoạn mô phỏng, phân tích hay thiết kế. Ví dụ:

Trong đồ họa, tham số hóa hỗ trợ quá trình sinh vật thể 3D, tô màu (texturing), biến hình (morphing).
Trong kỹ thuật cơ khí, các bề mặt được tham số hóa để tính ứng suất, biến dạng.
Trong robotics, tham số hóa bề mặt có thể hỗ trợ quá trình xác định quỹ đạo robot khi tiếp xúc với bề mặt cong.

6. Ứng dụng thực tiễn của tham số hóa mặt cong

6.1. Thiết kế và sản xuất (CAD/CAM)

CAD/CAM (Computer-Aided Design & Computer-Aided Manufacturing) là lĩnh vực nơi tham số hóa mặt cong được ứng dụng rộng rãi. Ví dụ, khi thiết kế xe hơi, phần mềm CAD sử dụng các B-spline surface hoặc NURBS surface để mô tả các chi tiết phức tạp như thân xe, mui xe, đuôi xe. Nhờ tham số hóa, các nhà thiết kế có thể dễ dàng điều chỉnh bề mặt chỉ bằng cách thay đổi vài điểm điều khiển (control points). Đồng thời, hệ thống cũng có thể tự động tính toán khối lượng, độ bền, hay các yếu tố khí động học của sản phẩm.

6.2. Đồ họa máy tính và giải trí

Trong phim ảnh, trò chơi điện tử, thực tế ảo (VR), mọi nhân vật 3D, cảnh quan, vật thể… đều được xây dựng thông qua các bề mặt, thường ở dạng lưới đa giác. Muốn áp chất liệu (texture mapping) hay tạo hiệu ứng ánh sáng (lighting) lên bề mặt, hệ thống phải “trải phẳng” bề mặt 3D thành bản đồ 2D (UV map). Đây chính là quá trình tham số hóa bề mặt trong đồ họa. Kỹ thuật này đòi hỏi phải giảm thiểu độ biến dạng (đặc biệt là ở những vùng đường nét chi tiết, như khuôn mặt nhân vật).

6.3. Phân tích dữ liệu và thị giác máy tính

Khi quét các vật thể trong thế giới thực (dùng máy quét 3D, camera quét chiều sâu…), ta thu được các điểm mây (point cloud). Để hiểu, xử lý, tái tạo bề mặt của vật thể, trước hết cần tham số hóa hoặc xây dựng mesh phù hợp. Trong thị giác máy tính, tham số hóa hỗ trợ việc nhận diện đối tượng, so sánh hình dạng, hoặc ghép nối (registration) các mô hình 3D lại với nhau.

6.4. Kỹ thuật mô phỏng (Simulation) và phân tích số

Trong mô phỏng CFD (Computational Fluid Dynamics) hay FEM (Finite Element Method), các bề mặt và thể tích thường được rải lưới. Chất lượng tham số hóa bề mặt quyết định đến sự ổn định và chính xác của bài toán mô phỏng. Nếu tham số hóa kém, lưới có thể bị méo, gây sai số lớn. Ngược lại, một tham số hóa “trơn tru” sẽ giúp quá trình mô phỏng diễn ra nhanh chóng, kết quả đáng tin cậy.

6.5. Y sinh và khoa học sự sống

Trong nghiên cứu y sinh, chẳng hạn như phân tích cấu trúc protein, ADN, hoặc mô phỏng hình dạng cơ quan (tim, phổi, xương…), tham số hóa bề mặt cũng được áp dụng. Khi quét ảnh y khoa (MRI, CT), ta nhận được dữ liệu 3D phức tạp, cần tham số hóa để biểu diễn, phân đoạn hoặc đo đạc chính xác thể tích, diện tích bề mặt của cơ quan.

7. Các thách thức và hạn chế trong tham số hóa mặt cong

Mặc dù tham số hóa mặt cong là công cụ quan trọng, vẫn tồn tại nhiều thách thức:

Biến dạng không thể tránh khỏi: Khi “trải phẳng” một bề mặt cong lên 2D (hoặc ngược lại), ta không thể đồng thời duy trì mọi yếu tố (góc, diện tích, khoảng cách) một cách hoàn hảo (theo định lý Gauss về độ cong). Do đó, các phương pháp luôn phải đánh đổi.
Số lượng cực đại của hệ số biến dạng: Trong những vùng có độ cong lớn (vd: gần các đỉnh nhọn), tham số hóa có thể “phóng đại” hoặc “nén” lưới, gây khó khăn cho việc tính toán và hiển thị.
Tương thích biên: Nhiều bề mặt có đường biên (boundary). Trong tham số hóa, người ta còn phải bảo đảm ghép nối “liền mạch” ở các cạnh biên, tránh hiện tượng gấp nếp (fold) hoặc trùng lặp.
Độ phức tạp tính toán: Với các bề mặt cực kỳ phức tạp (ví dụ bề mặt có lỗ, hình xuyến, đa diện có topological genus lớn), việc xây dựng tham số hóa đòi hỏi những thuật toán tinh vi, chạy thời gian dài.
Tiêu tốn tài nguyên: Trong đồ họa cao cấp hoặc mô phỏng quy mô lớn, số lượng đỉnh, cạnh, mặt tam giác có thể lên đến hàng triệu, thậm chí hàng tỷ. Việc tham số hóa và tối ưu lưới đòi hỏi phần cứng mạnh mẽ, kĩ thuật chia để trị (divide and conquer).

8. Mở rộng: Tham số hóa trong không gian chiều cao hơn

Trên thực tế, tham số hóa mặt cong trong $R3\mathbb{R}^3$ chỉ là một trường hợp đặc biệt. Toán học hiện đại thường xem xét tham số hóa các mặt dưới đa tạp (submanifolds) trong không gian nhiều chiều $Rn\mathbb{R}^n$ , hoặc thậm chí trong các đa tạp khả vi tổng quát hơn. Khi bước vào lĩnh vực học máy (machine learning) hoặc các bài toán tối ưu phi tuyến, việc tham số hóa một “mặt cong” trong không gian chiều cao có thể phức tạp gấp bội. Tuy nhiên, ý tưởng vẫn tương tự: ta cần tìm một (hoặc nhiều) biến độc lập để mô tả các tọa độ của không gian, bảo toàn các tính chất hình học cần thiết.

9. Tổng kết và lời khuyên khi tiếp cận tham số hóa mặt cong

Nắm vững nền tảng giải tích và hình học: Các công thức đạo hàm, tích phân mặt, vector pháp tuyến… là chìa khóa để hiểu và ứng dụng tham số hóa hiệu quả.
Chọn hệ tham số phù hợp: Đối với mỗi dạng bề mặt, cần xem xét kỹ mục tiêu bài toán (bảo toàn diện tích, bảo toàn góc, hay hình dạng…) để chọn phương pháp tham số hóa.
Sử dụng công cụ hỗ trợ: Trong thực tế, nhiều thư viện và phần mềm sẵn có (Blender, Rhino3D, MATLAB, Meshlab, …) giúp xây dựng và tinh chỉnh tham số hóa mặt cong. Không nhất thiết phải lập trình từ đầu nếu bài toán không quá đặc thù.
Kiểm tra độ chính xác và sự ổn định: Dùng các kiểm thử số hoặc công cụ đánh giá biến dạng (stretch, angle distortion) để đảm bảo tham số hóa không gây sai lệch lớn.
Cập nhật phương pháp mới: Lĩnh vực tham số hóa bề mặt đang không ngừng phát triển, có nhiều thuật toán tối ưu mới ra đời (như những phương pháp dựa trên Machine Learning hay Geometry Processing tiên tiến).

10. Kết luận

Tham số hóa mặt cong là một chủ đề trung tâm trong hình học vi phân, đồ họa máy tính, và nhiều lĩnh vực kỹ thuật khác. Từ các ví dụ cổ điển như mặt cầu, mặt trụ đến các bề mặt phức tạp hơn trong thiết kế công nghiệp, tham số hóa giúp chúng ta hiểu rõ hơn cấu trúc hình học và triển khai hàng loạt ứng dụng thực tế. Qua tham số hóa, việc tính toán các đặc trưng như diện tích, độ cong, phân tích mô phỏng trở nên đơn giản và chính xác hơn.

Trong thời đại 4.0, những công nghệ như in 3D, VR/AR, robot tự hành, thiết kế thông minh… đều đòi hỏi khả năng thao tác với các mô hình 3D phức tạp. Công việc “nền” là phải có một tham số hóa mặt cong mượt mà, hiệu quả, hạn chế biến dạng, đảm bảo tính khả thi về mặt số và dễ dàng tích hợp vào các hệ thống phần mềm. Đó cũng chính là lý do làm cho chủ đề “tham số hóa mặt cong” vẫn không ngừng được nghiên cứu, phát triển và ứng dụng rộng khắp.

Với những kiến thức căn bản được trình bày trong bài, hy vọng bạn đọc đã hình dung rõ tầm quan trọng của tham số hóa mặt cong, cũng như các phương pháp phổ biến để xây dựng và đánh giá một tham số hóa hiệu quả. Dù bạn là sinh viên toán, kỹ sư CAD/CAM, lập trình viên đồ họa hay nhà nghiên cứu, hiểu biết về tham số hóa mặt cong sẽ mở ra nhiều cơ hội và hỗ trợ đắc lực cho công việc chuyên môn trong tương lai.
